Planet Dişli Tahrik

Uygun fiyat, hızlı teslimat, zamanında hizmet-- ANG, yüksek verimlilik, düşük gürültü, düşük sıcaklık artışı, uzun hizmet ömrü vb. özelliklere sahip Planet Dişli Tahrik konusunda güvenilir tedarikçinizdir.

Soruşturma göndermek

ürün tanıtımı

Planet Dişli Tahrik Sistemi Nedir?

Planet dişli tahriki, planet dişli sistemi kullanan bir tür dişli kutusudur.

Bu sistem güneş dişlisi, planet dişlisi ve çember dişlisinden oluşur. Güneş dişlisi merkezi dişlidir ve gezegenin dişlileri onun etrafında döner. Planet dişliler güneş dişlisinin etrafında dönen bir taşıyıcıya sabitlenmiştir. Halka dişli, gezegenin dişlilerine geçen bir dış dişlidir.

Parametreler ve Malzeme

Güç	8000KW'a kadar
Dişli oranı	3,5'tan 4000'e
Çıkış torku	3 ila 900 kN.m arası
Gövde malzemesi	Dökme demir gövde
Gövde sertliği	HBS190 ~ 240
Dişli malzemesi	20CrMnTi
Dişlinin yüzey sertliği	HRC 58 derece ~ 62 derece
Dişlinin çekirdek sertliği	HRC 33 ~ 40
Şaft malzemesi	42CrMo
Yeterlik	Yaklaşık %95
Maksimum gürültü	60~68 dB
Maksimum sıcaklık artışı	40 derece
Yağın maksimum sıcaklık artışı	50 derece

Dişli Oranı

Türler	Oran	Türler	Oran
P2N (2 Aşamalı)	25, 28, 31.5, 35.5, 40	P3N (3 Aşamalı)	140, 160, 180, 200, 225, 250, 280
P2L (2 Aşamalı)	31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100	-	-
P2S (2 Aşamalı)	45, 50, 56, 63, 71, 80, 90, 100, 112, 125	P3S (3 Aşamalı)	280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900
P2K (2 Aşamalı)	112, 125, 140, 160, 180, 200, 225, 250, 280, 320, 360, 400, 450, 500, 560	P3K (3 Aşamalı)	560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000

Planet Dişli Tahrikinin Fotoğrafları

Foot base mounted planetary gearbox — Ayaklı ve flanşlı dişli kutusu

Double dual shaft flange planetary gearbox — Çift flanşlı dişli kutusu

Torque arm mounted planetary gearbox — Montaj plakalı dişli kutusu

China manufacturer inline shaft price planetary gear reducer — Ayak plakalı dişli kutusu

China manufacturer output flange price planetary gear box — Çıkış flanşlı dişli kutusu

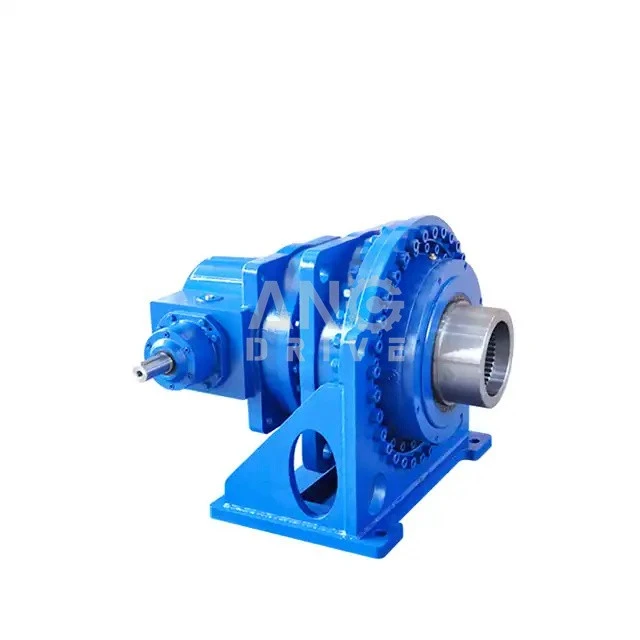

China manufacturer right angle shaft price planetary gear reductor — 90 derece dişli kutusu

Planet Dişli Tahrikimizin Avantajları?

Sıcak Satış Dişli Motor

New design NMRV reduction worm gearbox — NMRV solucan redüktörü

Planet Dişli Tahrikinin Ana Tipleri Nelerdir?

Planet dişli kutuları birçok makinede ve mekanik sistemde önemli bir bileşendir. Kompakt ve verimli paketlerde yüksek tork ve hız düşüşü sağlayacak şekilde tasarlanmıştır. Her biri benzersiz avantajlara ve uygulamalara sahip çeşitli tipte planet dişli kutuları bulunmaktadır. Ana planet dişli kutusu türlerine bir göz atalım.

1. Standart Planet Dişli Tahrik: Güneş dişlisi, planet dişlileri ve halka dişlisinden oluşan en yaygın planet dişli kutusu türüdür. Planet dişliler, sabit tutulan güneş dişlisinin etrafında döner. Halka dişli, çıkışı sağlayacak şekilde dişli kutusu gövdesine sabitlenmiştir. Bu tip dişli kutusu yüksek tork yoğunluğu ve verimliliği sunarak birçok uygulamaya uygun hale getirir.
2. Sıralı Planet Dişli Tahrik: Bu tip planet dişli kutusunda, giriş ve çıkış milleri aynı hizada olup daha kompakt bir tasarıma olanak tanır. Robotik, otomasyon ve tıbbi ekipman gibi alanın sınırlı olduğu uygulamalarda yaygın olarak kullanılır.
3. Dik Açılı Planet Dişli Tahrik: Dik açılı planet dişli kutusunda giriş ve çıkış milleri birbirine diktir. Bu tip dişli kutusu, konveyör sistemleri ve pompalar gibi alanın sınırlı olduğu ve yön değişikliğinin gerekli olduğu uygulamalarda yaygın olarak kullanılır.
4. Planet Servo Şanzıman: Bu tip şanzıman, robotik ve CNC makineleri gibi yüksek hassasiyetli uygulamalarda kullanılmak üzere tasarlanmıştır. Yüksek sertlik, düşük boşluk ve mükemmel tekrarlanabilirlik sunarlar.
5. Harmonik Tahrik Planet Dişli Tahrik: Bu tip dişli kutusu, torku aktarmak için geleneksel dişliler yerine esnek bir spline kullanır. Yüksek hassasiyet ve sıfır boşluk sunarak havacılık ve savunma gibi doğruluğun kritik olduğu uygulamalar için uygun hale getiriyorlar.

Genel olarak planet dişli kutuları çok çeşitli uygulamalarda kullanılabilen çok yönlü ve verimli bileşenlerdir. Mevcut farklı planet dişli kutusu türlerini anlamak, özel ihtiyaçlarınız için doğru olanı seçmenize yardımcı olabilir.

SSS

S: Benim için bir planet dişli tahriki seçmemde yardımcı olabilir misiniz?

C: Evet. Lütfen giriş gücü, giriş hızı, çıkış hızı, servis faktörü vb. verilerini sağlayın.

S: Nasıl sipariş verebilirim?

C: Dişli kutularının çeşitliliği nedeniyle, gereksiz sorunlardan kaçınmak için lütfen satın almadan önce belirli modeli, gücü, oranı, kurulum tipini, rengi ve diğer özel bilgileri bizimle teyit edin.

S: Paketiniz nedir?

A: karton ve ahşap palet ambalajında. Her sonsuz dişlinin bağımsız bir salmastrası vardır, sonsuz dişli ile salmastra arasında çarpışmaya dayanıklı malzeme bulunur ve ürünler kullanıcılara iyi durumda teslim edilir.
